变电站接地网及其设备防雷设计与计算软件（ETEEP）软件包

功能简介

   关键词: 变电站接地网, 短路电流、设备防雷、计算软件
   变电站接地网设计计算虽说不是什么新技术,但由于工程竣工验收时，经常遇到接地网及其相关技术参数实测结果与设计不符,甚至达不到国家相关技术标准的窘境，导致不得不（花更多费用）采取其它措施。究其原因主要有两点：一是大地(土壤)相关参数测量数据不符合要求甚至错误；二是地网设计与布置和计算方法（手段）简单甚至不科学。
   当前，变电站接地网相关参数主要有“公式计算”和“数值仿真”两类计算方法。前者计算方法虽简单，但仅适用土壤参数各向均匀分布下的规则的地网布置形状；后者一般可适用于土壤参数各向任意分布和地网任意布置形状，且计算结果往往符合实际工程检测结果。
   电力工程接地技术及其电磁环境计算（ETEEP）软件采用“数值仿真”方法。与国外同类软件比较，ETEEP软件价格便宜，且功能强大。
   以下扼要介绍ETEEP用于变电站地网设计及相关计算的主要功能。

   一 、创建大地计算模型

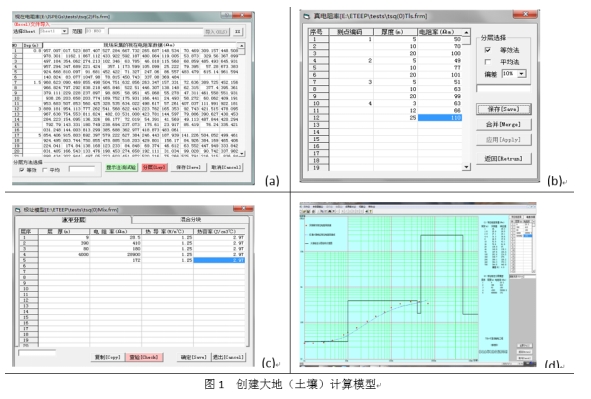

  ETEEP有三种方法创建大地(变电站址)计算模型，用户可根据数据性质和来源不同，选择合适的方法以创建大地计算模型，如图1所示。

（1）对于数据是源自现场不同位置实测的不同深度的视在电阻率数据，用户可直接将数据录入（或将XLS数据导入）到图1（a）对话框中，然后点击“分层（Layer）”按钮进行自动分层，如图1（d）所示。
（2）对于数据是源自现场不同位置实测并已解释（分层）得到的真电阻率数据，用户可直接将数据录（导）入到图1（b）对话框中，然后点击“分层（Layer）”按钮进行自动分层，如图1（d）所示。
（3）对于已有计算模型,可将数据直接录入到图1（c）对话框中直接适用。如果用户需要，可点击“查验”按钮，查看地面“视在电阻率响应曲线”是否符合“实测曲线”,并给出两者间的误差值和推荐出新的计算模型，
（4）对于数据是源自现场不同位置实测并已解释（分层）得到的真电阻率数据，用户可直接将数据录（导）入到图1（b）对话框中，然后点击“分层（Layer）”按钮进行自动分层，如图

二、短路电流计算

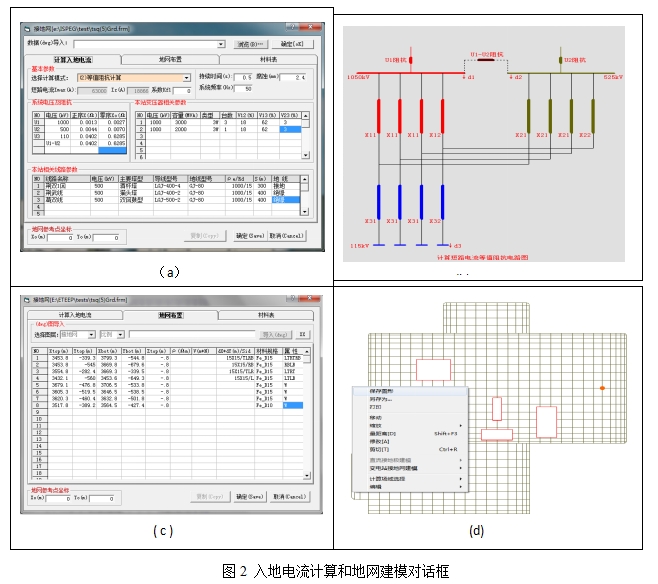

ETEEP可为用户提供系统发生单相短路时，经地网入地的短路电流计算。用户只需将相关参数录入到图2（a）所示对话框, ETEEP可根据如图2（b）所示的系统等值阻抗、变电站电压及其容量、地网接地阻抗等参数，计算得到接地网设计计算时所需的短路电流值。



三、创建地网布置模型

创建接地网布置模型十分方便，可采用dwg图导入、直接参数输入和用鼠标拖放三种方法。

（1）dwg图导入法建模
用户先借助autoCAD平台在1:1000或1:2000dwg设备平面布置图上创建独立图层（如水平地网），并采用“矩形框”工具和鼠标，创建接地网平面布置图范围（只需确定对角点），保存文件。然后打开如图2（c）所示对话框，选择上述图和对应图层、比例，加载dwg即可读取相关数据到对话框中—>设置属性—>保存即完成地网建模。
（2）参数输入法建模
用户可根据变电站设备布置（或地网布置）情况，先直接在如图2(c) 所示对话框中输入地网关键节点坐标，然后对关键节点设置（如材料规格及尺寸、网格间距、是否倒角等）属性保存即可看到地网布置平面图，如图2(d)所示。
（3）鼠标拖放操作建模（含编辑与修改）
为方便建模，ETEEP提供鼠标拖放操作法建模，实现图形与参数表联动，如图2（d）所示。 通过该弹出菜单与鼠标拖放操作，可十分方便地完成接地网布置、删除、修改、移动（改变对象位置）、倒角、添加垂直接地桩、修改节点（改变对象尺寸）等编辑操作，快速地完成参数化建模；也可通过该弹出菜单与鼠标拖放等操作完成图形缩放、量距、坐标读取、文本编辑和文件保存、打印等工作。 上述鼠标拖放操作与修改参数表数据是联动。

四、运行计算及成果

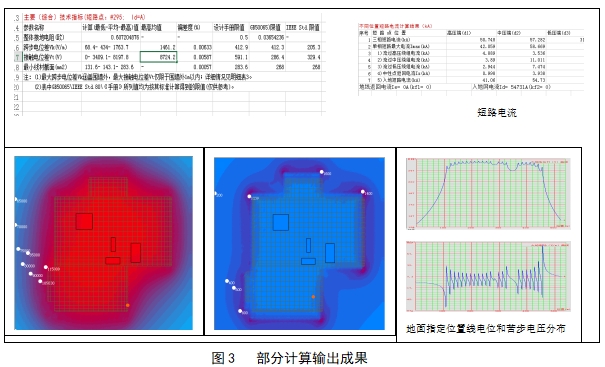

完成上述建模后，点击“运行（R）”-“接地与电磁环境”后，软件进入状态，直到运行结束。生成的计算成果格式丰富，图文并茂，可满足用户各种需求。输出成果包括计算报告(word/xls格式)，各种曲线、电场电位和接触电势三维图（jpg格式）等见图3所示。



五、施工图

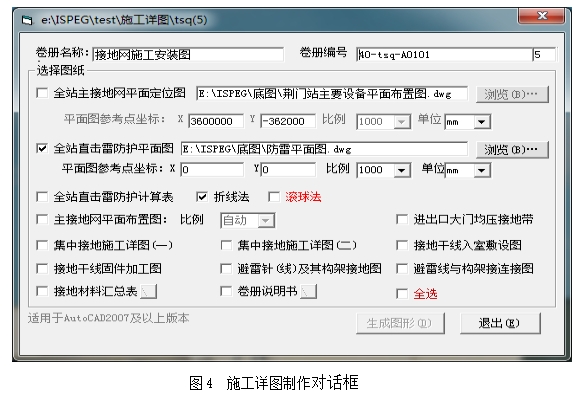

ETEEP可很以方地完成地网施工图设计。用户可以根据地网布置模型，通过绘图对话框的选择(如图4)，为接地网自动生成配套的施工图,包括符合标准的设计图框。
