• HVDC电力工程接地及其电磁环境计算软件“(ETEEP）主要功能简介
  来源：武汉市天怡电子有限公司 时间：2025/3/23

关键字: ETEEP、接地极、接地网、电磁环境、变电站防雷、计算软件
武汉市天怡电子有限公司为用户提供的”电力工程接地技术及其电磁环境计算 (ETEEP）”软件产品，可以为广大电力工程设计用户提供强有力的设计计算工具和技术支持。内容涵盖三大块:1)直流输电接地极设计及其地电流对环境影响；2）变电（换流）站接地网设计；3）变电（换流）站（站区）防直击雷的设计计算。
ETEEP以恒定电流场和麦克斯韦方程理论为基础，以电磁场+电路分析、有限元方法、反演拟合法等方法为计算手段，实现了用户能轻松地、准确地完成电网行业中涉及到的各种电磁问题。具体说，可以轻松解决任意复杂地质和任意形状条件下的变电站接地网和直流接地极相关技术参数计算问题。以下扼要介绍ETEEP功能。
（一）直流输电接地极设计及及其地电流对环境影响

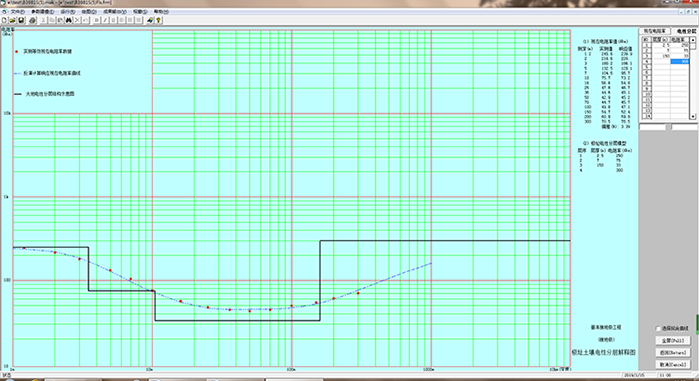

(1)根据Wenner法测得的土壤电阻率参数创建计算模型。设计人员可通过录入（或xls文件导入）土壤视在电阻率参数，即可快速创建极址电性模型，如图1所示。

图1  创建极址计算模型

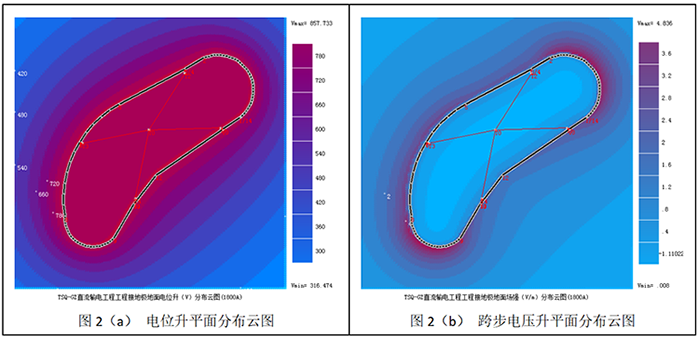

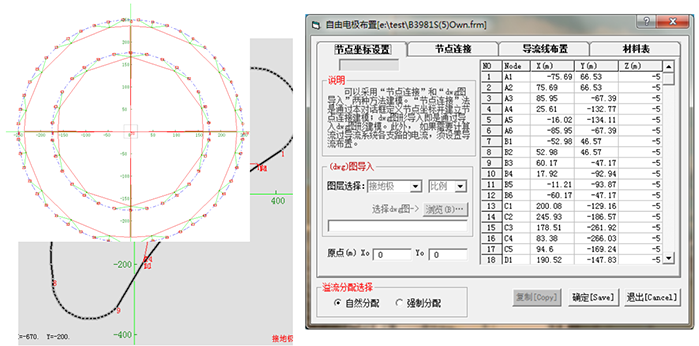

(2) 设计人员可采用dwg文件导入、参数录入和鼠标拖放三种方式（之一）创建电极布置模型，并可根据恒定电流场电场原理，仿真计算N层土壤模型中任意形状电极的接地电阻、最大跨步电压，任意点散流密度、电场与电位分布云图和曲线等特征参数，其云图如图2所示。

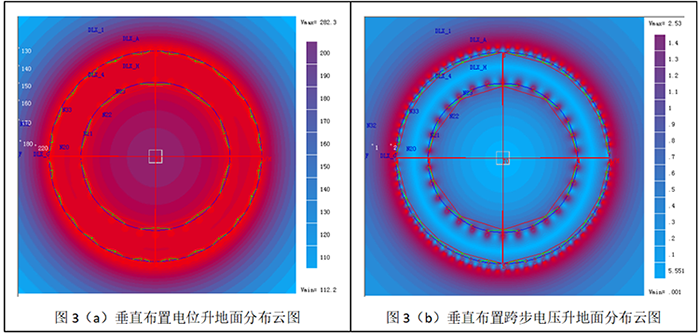

 (3) 根据热扩散方程和散流密度，设计人员可计算出任意点暂态和稳态温升，其局部散流密度及温升云图如图3所示。

(4) 设计人员可通过选择按钮或参数设置方法，快速完成诸如 (紧凑型、分体式、共用、垂直型、深井型) 类型接地极布置设计（如图4所示）和仿真计算，优化设计方案。

图4  接地极布置设计及类型选择对话框

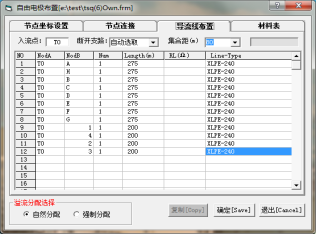

(5)可开展导流线布置设计（如图5所示），并能准确计算出导流系统中直流电流的分配，为选择馈电电缆型号及截面提供依据。

图5   导流系统布置设计对话框

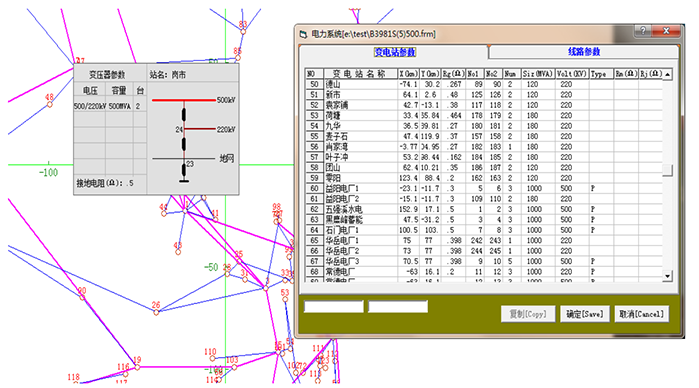

(6)可（自动识别节点）快速创建或查看地电流对电力系统变压器磁饱和影响计算模型（如图6所示），并可仿真计算出流过任意(复杂)交流网络系统中的直流电流,评估地电流对电力系统影响。

图6  创建地电流对电力变压器影响计算对话框

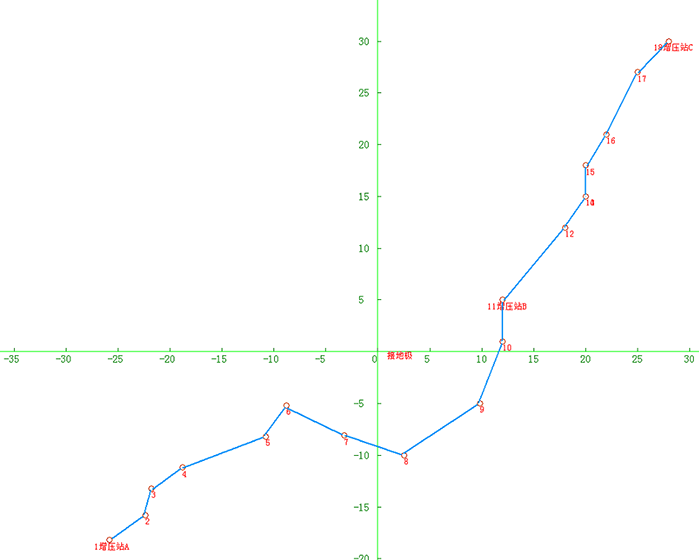

(7)可方便快捷地创建地电流对埋在地下的电缆、管道、 地下金属物产生的电磁影响的计算模型（如图7所示），并仿真计算出其受影响程度和范围。

图7  创建地电流对地下金属设施影响计算的对话框

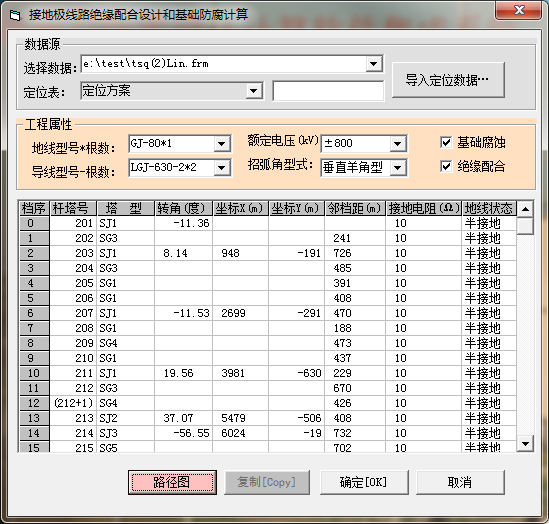

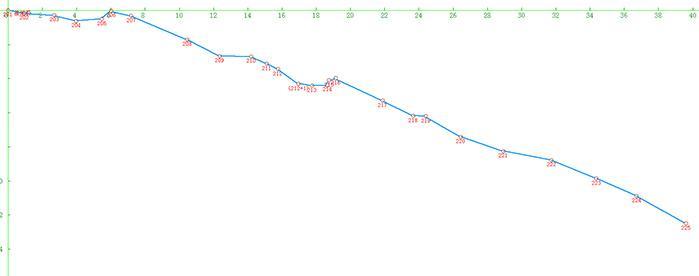

(8)根据“直流间隙熄弧理论”和试验研究结果，可计算事故条件下流过杆塔的直流续流和电弧电压（见图8），并以此为据对接地线路开展绝缘配合设计。

图8  为接地极线路绝缘配合设计创建熄弧电流计算对话框

（二）变电（换流）站接地网设计
（1）通过录入（或xls文件导入）土壤视在电阻率参数，即可创建计算模型，如图1所示。

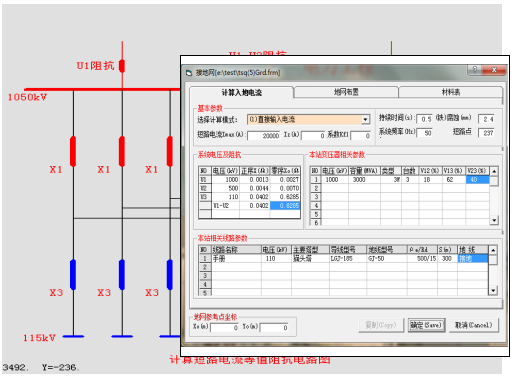

（2）根据变电站（换流站）电压、容量和进出线（杆塔型号及尺寸）等实际情况，可分别采用分流系数法和集中参数仿真计算法，计算得到站内外发生短路时流过接地网的入地电流，如图9所示。

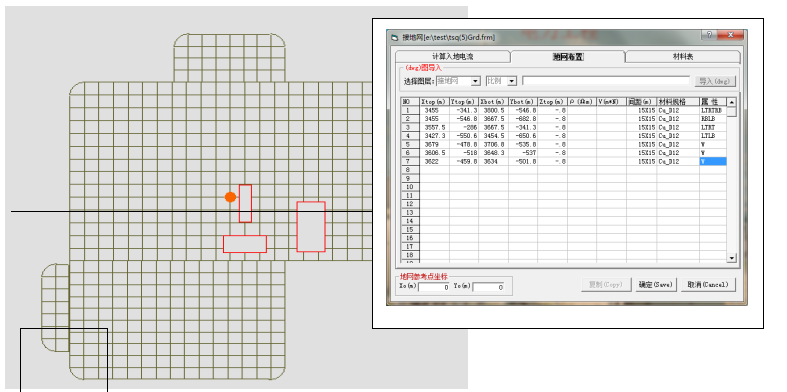

（3）可分别采用dwg文件导入、参数录入和鼠标拖放三种方式创建任意形状和网格间距地网模型，如图10所示。

图10  创建接地网计算模型的对话框

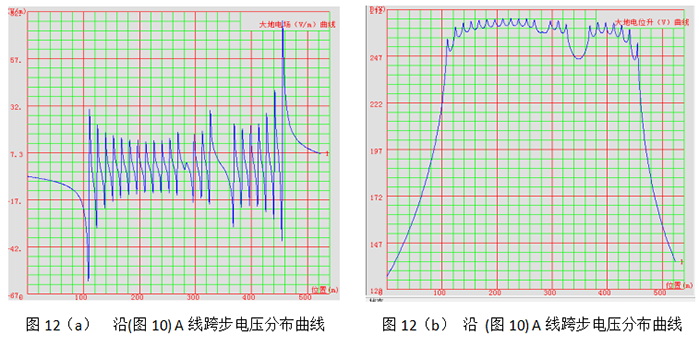

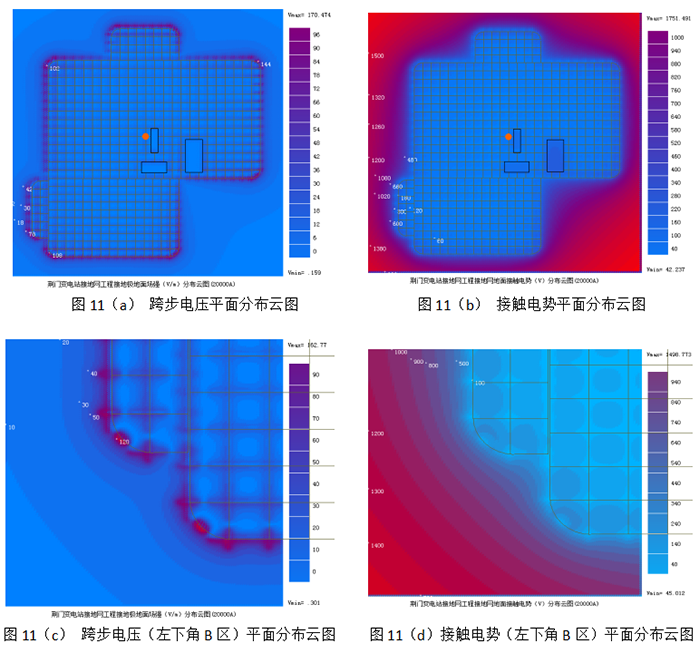

（4）根据恒定电流场电场原理，仿真计算N层土壤模型中任意形状（含垂直接地桩）地网的接地电阻、最大跨步电位差、最大接触电位差，任意点散流密度、电场与电位分布云图和曲线等特征参数，云图分别如图11和图12所示。

（三）变电（换流）站防雷

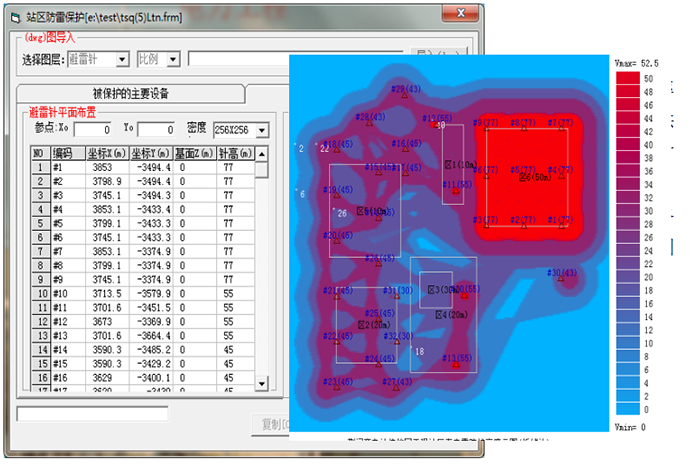

(1)根据变电站(避雷针或线)平面布置图，设计人员可分别采用dwg文件导入、参数录入和鼠标拖放三种方式创建防直击雷3D计算模型,如图13所示，并基于“折线法”和“滚球法”，能快速完成完成变电站防雷及其3D保护范围计算。
（2）自动生成3D保护范围云图，如图13所示。

图13   变电（换流）站防直击雷计算和3D保护范围云图

（四）输出图文并茂
（1）自动以txt、rtf、xls或jpg等格式生设计计算报告，包括材料统计表，实现输出图文并茂，满足不同用户对设计文件的需求。

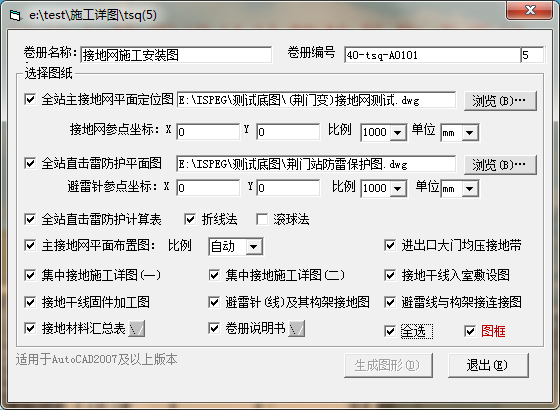

（2）自动生成dwg施工图。设计人员在完成接地极(网)布置方案设计后，点击如图14所示绘图对话框，软件将根据确定的接地极布置方案和需要图形自动完成所有的施工详图,包括材料清册和图纸目录。

图14（a） 直流接地极工程施工详图绘图对话框

图14（b） 变电（换流）站接地网及防雷施工详图绘图对话框

（五）主要功能及适用性比较
与国外某公司在中国销售软件比较，ETEEP不仅功能更强大（见表），且在同等功能下ETEEP价格可仅为其1/4。


表              ETEEP与CD***主要功能及适用性比较一览表

比较，方能识珍宝！

使用，才会有价值！

欲获取更多信息，请与武汉市天怡电子有限公司联系
